一、傾角加速度監測站產品簡介

傾角變送器是一款標準工業三軸傾角儀，通過檢測使用環境中的傾斜角度來判斷設備的傾斜狀態，可長期在戶外使用。

廣泛應用于工業傾角測量及危房監測、古建筑保護監測、橋梁橋塔測斜、隧道監測、大壩監測、稱重系統傾斜補償、鉆井傾斜控制等行業，安全可靠，外觀美觀，安裝方便。

二、傾角加速度監測站功能特點

1.采用卡爾曼濾波算法，使設備采集的角度值精確、穩定。

2.具有較寬的角度測量范圍，輸出信號線性度好，可滿足絕大多數環境下使用。

3.采用專用的485電路，標準ModBus-RTU通信協議，通信地址及波特率可設置。

4.5~30V直流寬電壓范圍供電。

6.具有測量范圍寬、線形度好、使用方便、便于安裝、傳輸距離遠等特點。

三、傾角加速度監測站技術參數

濾波算法：采用卡爾曼濾波算法，使設備采集的角度值精確、穩定。

供電范圍：(默認)DC5-30V

平均功耗：≤0.15W

工作環境：-40℃—60℃，0—95%RH(非結露)

量程范圍：傾角X軸-180°~180°;Y軸-90°~90°;Z軸-180°~180°。加速度：±2g

分辨率：0.01°

測量數據：X軸、Y軸、Z軸傾斜角度;輸出加速度、傾角、自振頻率、最大振幅等。

典型精度：X、Y軸靜態精度±0.1°，動態精度±0.5°;Z軸靜態精度±0.5°;加速度:±10^(-3)gn。

溫度漂移：±(0.5°~1°)，(-40°C~+65°C)。

數據采集：智能采集、轉發、存儲，具有自動、人工召測功能。

在設置設備參數時，支持主機直接或通過電腦連接設置網絡模式(2G3G4G)與短信移動通信、低功率廣域網、衛星通信模式，支持自由切換。支持通過主機設置頁面及手機發送可以設置設備時間，數據儲存間隔時間，數據發送間隔時間，用戶可通過任何可以上網的電腦進行查看數據及圖片支持查詢本系統所有用戶的操作記錄，支持查詢指定用戶在指定時間內的操作記錄。支持查詢指定傳感器在某一時間段內的數據，并分析其變化趨勢，從而得到其走勢分析。采集器供電接口：GX-12-3P插頭，輸入電壓5V，帶RS232輸出Json數據格式,采集器供電：DC5V±0.5V峰值電流1A

響應時間：<1S

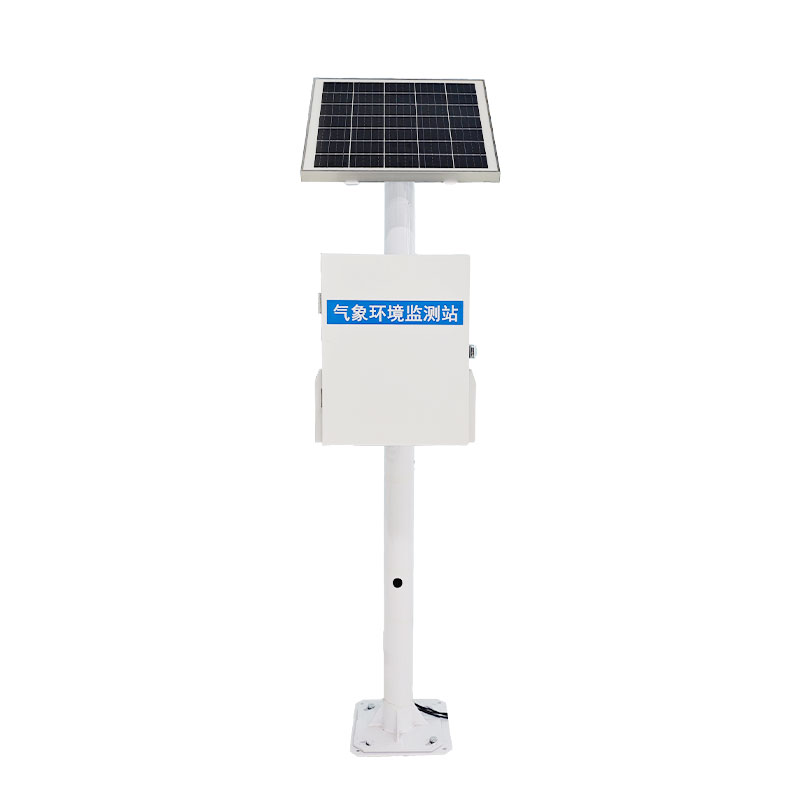

供電系統：太陽能30W/20AH(含充電控制器)

立桿：高度：1.5米，管徑76mm+'X‘型支架

設備箱：鐵質鍍鋅噴漆防護箱

地籠：φ16mm螺紋鋼，H：470mm;?：260mm;含螺絲

防護等級：IP65

外形尺寸：90*58*36mm

輸出信號：RS485(Modbus協議)
