產品概述

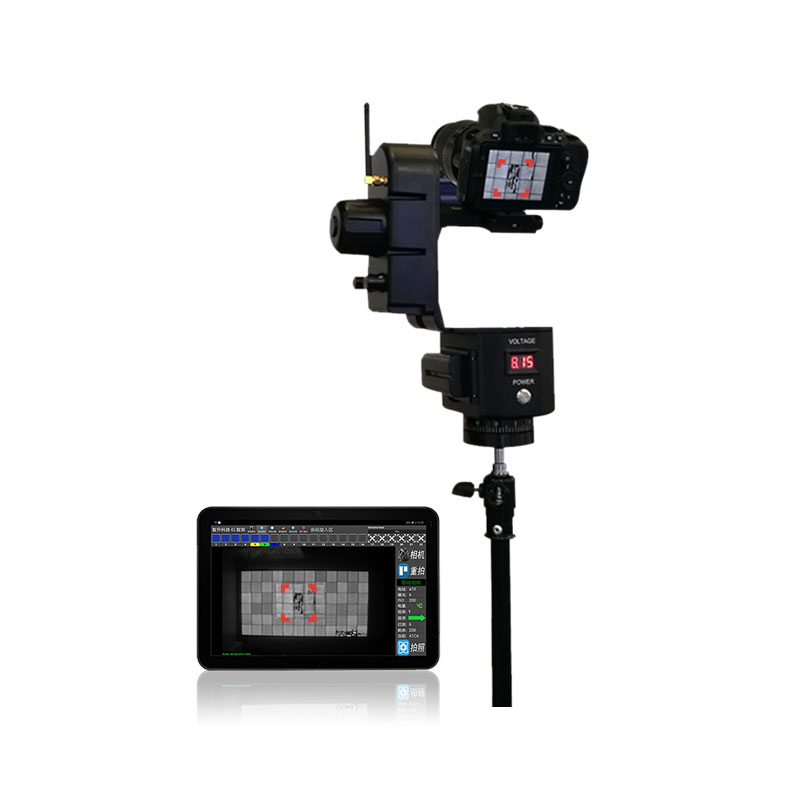

產品名：光伏電站測試儀
型號：EL3
光伏電站測試儀產品簡介：
光伏電站測試儀應用于光伏太陽能電池板的內部缺陷檢測，是確保光伏電站高效、穩定運行的重要工具，通過實時監測和數據分析，為電站的運行和維護提供有力支持。
便攜式EL檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險，
便攜式EL檢測儀EL3高感檢測設備具備更高的成像檢測精度在N型半片組件測試更為突出，并且搭載更大容量的EL測試電源可幫助用戶滿足不同組件功率與電站場景的長時間檢測需求。
EL3同時具備了多組件成像能力，能夠完成1～2組光伏板的同步成像，畫質更高，檢測速度更快，光伏電站檢測業務首選設備。
光伏電站測試儀應用場景：
EL3適用于光伏電站組件到貨檢與安裝后支架上組件測試，以及倉庫/實驗室/工廠的組件質量檢測，可配套組串電源實現多組件組串測試
光伏電站測試儀可識別缺陷類型：
隱裂 | 破片 | 碎片 | 斷柵 | 黑心 | 虛焊 | 熱斑 |
工藝污染 | 低效率片 | 黑邊 | 燒結 | 過刻 | 穿孔 | pid |
光伏電站測試儀產品特點優勢：
1、2400萬級高感紅外相機、圖像解析更清晰
2、全時暗光自動對焦模塊在夜晚測試具備更卓越的對焦性能
3、聯網無線操控設備檢測與檢測數據查看下載
4、程控恒流電源現場檢測實現24小時不間斷測試
5、平板電腦可無線控制設備操作并查看檢測結果
6、大容量儲能電源現場檢測無需任何準備即可測試
7、三米碳纖維三腳架安裝后組件多角度測試更便捷
8、整機無線遠程操作測試，一人即可完成整個項目
9、三防拉桿箱攜帶運輸輕便安全
光伏電站測試儀應用領域：
場景 | 工廠組件、倉庫組件、電站現場組件測試、組串測試 |
測試 | 白天：戶外防紅外暗室測試；室內無太陽光環境測試 夜晚：直接三腳架測試，燈光月光無影響 |
對象 | 晶硅組件、薄膜組件（可定制） |
數量 | 單塊組件成像檢測 |
光伏電站測試儀可選配件配置：
組串相機 | 4500萬像素，1～24塊組件組串測試 |
組串電源 | 1500V進口程控電源，1～36塊組件同步供電 |
防紅外暗室 | 2500x2500x1500mm白天檢測模塊 |
備用電源 | 輸出60V10A，AC220V輸入，1.5kg |
光伏電站測試儀標配規格參數：
模塊 | 配置 | 規格 |
相機模塊 | 像素 | 2476萬像素（高感） |
分辨率 | 6000x4000 | |
芯片 | 23.5x15.6mm、CMOS傳感器 | |
紅外芯片 | Lailx10s鍺芯片 99.9%紅外折射率 | |
精度 | 0.5.0mm/pixel | |
檢測速度 | 0.1～30s可調 | |
弱電流測試 | 可在3A弱電流呈現清晰隱裂成像 | |
光屏蔽 | 燈光、月光、星光、室內輕微太陽光、300輻照度以下太陽光對測試無影響 | |
檢測面積 | 4000mm*3000mm | |
同步成像 | 1～2塊組件 | |
鏡頭 | 18mm廣角紅外鏡頭 | |
對焦模式 | 全時暗光自動對焦 | |
電池 | 980mah | |
內存卡 | 32GB | |
數據線 | 10cm | |
電源模塊 | 容量 | 20AH |
電芯 | 高性能離鋰電池 | |
輸出電流 | 8A | |
電流精度 | 0.1A | |
輸出電壓 | 70V | |
電壓精度 | 0.1V | |
負載功率 | 100W～700W；上限不高于800W | |
檢測數量 | 800～1000塊光伏板 | |
控制面板 | LED數顯程控面板 | |
功能設置 | 延遲斷電功能 | |
程控模塊 | 遙控?zé)o線控制檢測上電 | |
穩態模塊 | 恒定電源輸出電流電壓不受電量大小變化 | |
電路保護 | 短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板 | |
上電線 | 10cm交流三孔輸入線 | |
直流線 | 5m直流輸出線、MC4端口對接組件 | |
電腦 | 平板電腦 | 128G 、10.5英寸 |
Wi-Fi | 2.4G | 內置2.4GWi-Fi無線控制模塊 |
4G | 高性能Wi-Fi控制器、150控制范圍 | |
軟件 | 檢測控制 | 無線控制：相機檢測 |
相機控制 | 可調節相機曝光時間、ISO、光圈等 | |
圖片管理 | 原圖查看，圖片放大縮小，相冊比對，下載 | |
支架系統 | 檢測支架 | 2.6米碳纖維支架 |
檢測云臺 | 720度旋轉 | |
定位模塊 | 檢測定位 | 十字激光定位儀，快速定位支架上后組件位置，可提高數倍檢測效率 |
使用環境 | 沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境 | |
質保售后 | 1年質保、24H響應、72H故障解決方案、備品備件協調 | |
光伏電站測試儀配置清單：
序號 | 名稱 | EL3規格 | 數量 | 單位 |
1 | EL相機 | 2400萬紅外相機，全時暗光自動對焦，高感紅外 | 1 | 臺 |
2 | EL紅外鏡頭 | 18mm廣角紅外鏡頭；精度0.8mm | 1 | 臺 |
3 | 平板電腦 | 128G平板電腦 | 1 | 臺 |
4 | Wi-Fi傳輸模塊 | 內置2.4G Wi-Fi模塊 | 1 | 套 |
5 | Wi-Fi控制模塊 | 4G Wi-Fi軟件控制模塊；150米無線控制 | 1 | 套 |
6 | 數據線/充電器 | 標準 | 1 | 套 |
7 | 相機電池 | 標準 | 2 | 套 |
8 | 檢測支架 | 3m碳纖維三腳架 | 1 | 套 |
9 | 檢測云臺 | 720云臺 | 1 | 臺 |
10 | EL-DC智能移動電源 | 20AH儲能，70V，700W，恒流恒壓輸出，程控，續航800～1000塊組件，無線控制通斷電 | 1 | 臺 |
11 | 上電線 | 5米 | 1 | 根 |
12 | 檢測定位儀 | 十字鐳射激光定位，快速定位檢測組件位置 | 1 | 套 |
13 | 設備拉桿箱 | 專用三防儀器拉桿箱； | 1 | 套 |
14 | LX-APP管理軟件 | 物聯網無線檢測，相機參數調節；原圖查看，無線檢測，無線圖傳，圖片下載 | 1 | 套 |
15 | windows軟件 | 檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件 | 1 | 套 |
* | 適用場景 | 光伏電站安裝前測試；支架上組件測試 |
